このUSBケーブルなんだっけ！？USB CABLE CHECKER3(UCC3)で断捨離してみた！

家に訳のわからない不要なUSBケーブルが、大量に溜まってないでしょうか？

最近は何でもかんでもUSBなので、標準ケーブルがてんこもり！

でも、「もしかしたら使うかも！？」と思って、捨てるに捨てられない自分がいます⋯。

そんな物保ちの良い（優柔不断）の背中を押してくれる製品がこちら！

USB CABLE CHECKER3（略称：UCC3）

USBケーブルの両端をコイツに差し込むだけで、「高速充電対応」や「データ転送速度」などを瞬時に判断してくれます。

このツールを駆使して、正体不明なケーブルとさよならバイバイしていきましょう！

総評

電源を入れてケーブルを差し込むだけで完了します。

細かいところまで見なくても、これでチェック完了となります。
お疲れ様でした！

さらにこの子のスゴイところは、ケーブルチェッカーなのにポート（端子）の仕様も合わせてチェックすることが可能です。

例えば、昔の充電器が急速充電何Vに対応していたか、パソコンのポートがHDMI出力可否など、幅広くチェックできるので、何かと便利です。

高速充電・高速データ通信非対応のケーブルの断捨離動画です。
※Lightningは挿せなかった（変換アダプタ持ってない）ので計測せずに捨ててます⋯。

ここまで読んで「このガジェット欲しい！」と思った方も多いはず。
ただし、いまいちと思うことが数点存在します。

モード切り替え（ポート→ケーブル）が出来ない

下の図は操作の流れを図にしたものです。

「Cable Check」ではモード選択画面に戻れるのに、なぜか「Source Check」からは戻れない仕様になっています。

偽物ケーブルの判別が難しい

本製品は測定器ではないので、信頼できないメーカーのケーブルや充電器の真偽チェックには使えないということです。
※理由はこちらで詳しく解説しています。

例）中華製の怪しいノーブランド製品が正常動作するかどうかは保証できない。

抵抗値で判断できるかと思い、実機確認で比較してみましたが、特に傾向性がなく判断が付きませんでした⋯。測定結果はこちらを参考にしてください。

この場合、実機確認でしか判断できないので、その点はご留意ください。
ですので、極力信頼できるメーカーの製品のチェックに使用してください。

価格が高い

小さいのに約1万円しますので、コスパは高いとは言えません。

使い方

基本操作（初期設定）

購入したすぐの状態は初期設定が必要な場合があるので、手順を書いておきます。

ケーブルチェック

USBケーブルの両端を差し込むだけで完了します！

ポートチェック

ケーブルとはチェック方法が、少し異なります。

結果の見方

知識がないと何を書いているか分からない部分が多いと思いますので、解説していきます。

ケーブル編

まずはeMarkerの有無で表示が異なり、非対応の場合は表示がシンプルになります。

Wire Connection｜結線状況

USBを拡大すると、図のようなピン配列」と「役割」になっています。

ケーブル両端から通電して、正常に結線されていれば各ピンの名称が表示される仕組みになっています。

Cable Type(ケーブル判定)

結線状況のパターンから、以下の文字が表示されます。

Type C Full Coupled
すべての線が繋がっている完璧な状態。USB4やThunderbolt 3以降、映像出力に対応した高性能なケーブル。
USB SS Single Lane
フル結線から一部の高速信号線（TX2/RX2）を間引いて、コストとケーブルの太さを抑えたケーブル。USB 3.2 Gen1/2などが該当。
USB2.0
高速通信の線(TX1/2・RX1/2)の結線がなく、USB 2.0の線だけ残した低速充電・通信状態。
Power Only
文字通り充電専用の最低限の結線パターンで、データ通信不可。

VBUS+GND Res(抵抗測定値)

電源ピンの抵抗測定値がリアルタイムでわかります。主に接触不良や寿命確認に活用します。

抵抗値については、こちらで解説しています。

PDPower Capability（PD充電容量）

eMarker対応のケーブルの場合、最大充電容量[W]が表示されます。
非対応の場合は[No PD]と表示されます。

（PD充電容量）

Vconnピンの抵抗値を読み取っています。
「抵抗1kΩでしている場合は、eMarkerがあるよー」と判定しています。

CC Res(安全装置チェック)

抵抗56kΩをチェックして、規格違反ケーブルを調べています。

USB-Cは3A以上の電流を流そうしますが、USB-Aは0.5A〜1.5Aしか耐えれません。そのため、抵抗が入っていないと機器が故障する可能性があります。

---

eMarker's info(eMarker情報)

eMarkerが読み取れるときのみ、表示を確認できます。
メーカーが事前に正しくデータを入力していない限り、正確に読み取りができません。

ポート編

全パターンの紹介は厳しいので、部分的な解説になることをご留意ください。

PDバージョン
PD対応の場合はバージョンがわかります。
Power role（役割）
ポートは役割は3つあります。
・Source（給電）
電気をあげるポート（充電器など）
・Sink（受電）
電気をもらうポート（ガジェットの電源ポートなど）
・DRP（両対応）
Source/Sinkどちらにもなれるポート（充電器の電源ポートなど）
5V Supply（CC）
電流を調べており、0.5A / 0.9A / 1.5A / 3.0Aなどのパターンがあります。
1.5A以上でTYPE-C to Aの場合、過電流で機器が故障する可能性があります。
DI command Support（DIコマンド対応判定）
DIコマンドに対応している場合、様々なポートの情報を取得できます。
Alternate modes（画面出力対応判定）
USBの画面出力規格は3つ存在します。
・Displayport Alternate
規格団体はVESA。現在一番普及している規格です。
・MHL Alternate Mode
規格団体はMHL Consortium。ほぼ使われていません。
・Thunderbolt 3 Alternate
規格団体はIntel・Apple。Thunderbolt4以降はAlt（切り替え）ではなくなり、Mainで使用できるようになった。
・HDMI Alternate
規格団体はHDMI Licensing。ほぼ使われていない。
VBUS HOT（常時5V供給）
USB-Aの場合表示されます。USB-Cで表示された場合は規格違反品と判別できます。
Charge mode（対応充電モード）
以下のモードがあります。
・DCP（Dedicated Charging Port）
　USB BC 1.2規格で、充電専用のポートのこと。
・QC2/QC3（Quick Charge）
　- QC2.0： 5V / 9V / 12V / 20V の固定電圧
　- QC3.0： 3.6V〜20Vの間を200mV刻みで細かく変動（ダイナミック電圧調整）
Qualcommの規格で、Androidスマホがメインに使用されている。
・Apple（5V/2.4A）
iPadやiPhoneの高速充電規格。

---

給電/受電側のPDOs（Power Data Objects：電源リスト）となります。

給電と受電ポートには予め「電力リスト」が用意されており、デバイス同士接続した際に、リストを参照してお互いに合致した電力でやりとりしています。

FIX（固定電力）
ノートPCやNintendo Switchなどのデバイス側で温度・変圧管理できる製品や、PPSに対応していないデバイス相手に使用される。
PPS（Programmable Power Supply：変動電力）
主にスマートフォンが対応しており、バッテリーの残量や本体の温度に合わせて、電圧と電流をリアルタイムかつ細かく変動させ、発熱を最小限に抑えながら最速で充電する。

---

最後にVDO（Vendor Defined Object：ベンダー定義オブジェクト）を見ていきます。

VID（Vendor ID：メーカー番号）
UCC3に登録されている場合は名前が表示される。
DFP（Downstream Facing Port：送信側）
UFP（Upstream Facing Port：受信側）
Host（親）/Peripheral（子）/PowerBrick（充電器）などが記載されている。
USB Communication Capable（USB通信能力）
データ通信が可能かどうか判別できる。
Device:Yes / Host:Yes・・・データを送受信できるものスマホなど
Device:No / Host:No・・・データを送受信できない充電器など

認証内容や製造IDが記載されています。

XID（拡張ID）
USB‑IF の認証試験を通過した製品にだけ付与される番号。
ProductID（製造ID）
製品ごとに付与された番号。
bcdDevice（Binary Coded Decimal Device：製品バージョン）
製品の世代を表す番号。

UFP（Upstream Facing Port：受信側）の性能について記述されています。

Highest Speed（最大通信速度）
ハードウェアが対応できるUSB規格が書かれている。
Alternate Modes（Altモード内容）
画面出力機能などの内容が番号で書かれている。
例）
・0x0 Alt Mode なし
・0x1 Mode 1 対応（例：DisplayPort）
・0x2 Mode 2 対応（例：Thunderbolt / USB4 Alt Mode）
※Mode 1+2の場合、「0x1+0x2=0x3」となる。
VBUS Required（VBUS電源要否）
USBポートを動作させるのに、VBUS電源が必要かどうか記載されている。
Vconn Required（Vconn電源要否）
ケーブルIC動作用の電源が必要かどうか記載されている。主にAltモードに使用される。
Device Capability（USB性能）
ソフト側で制御されたUSB性能が記載されています。ソフト側で性能制限している場合、Highest Speedと内容が食い違う。

DFP（Downstream Facing Port：送信側）の性能について記述されています。

Port number（ポート番号）
ポートを識別するための番号。複数ポートの場合に有効。
Host Capability（USB性能）
ソフト側で制御されたUSB性能が記載されています。ソフト側で性能制限している場合、Highest Speedと内容が食い違う。

長くなりましたが、ポート側の内容は以上となります。

製品比較

ナンバリング「3」ということは、もちろん過去シリーズも存在します。

実は「3」でこのシリーズを初めて購入しましたので、なにが違うのか気になったため、わかりやすく比較表を作成しました。

さらに、データ通信速度の実測機能も追加して欲しいです！

開封の儀

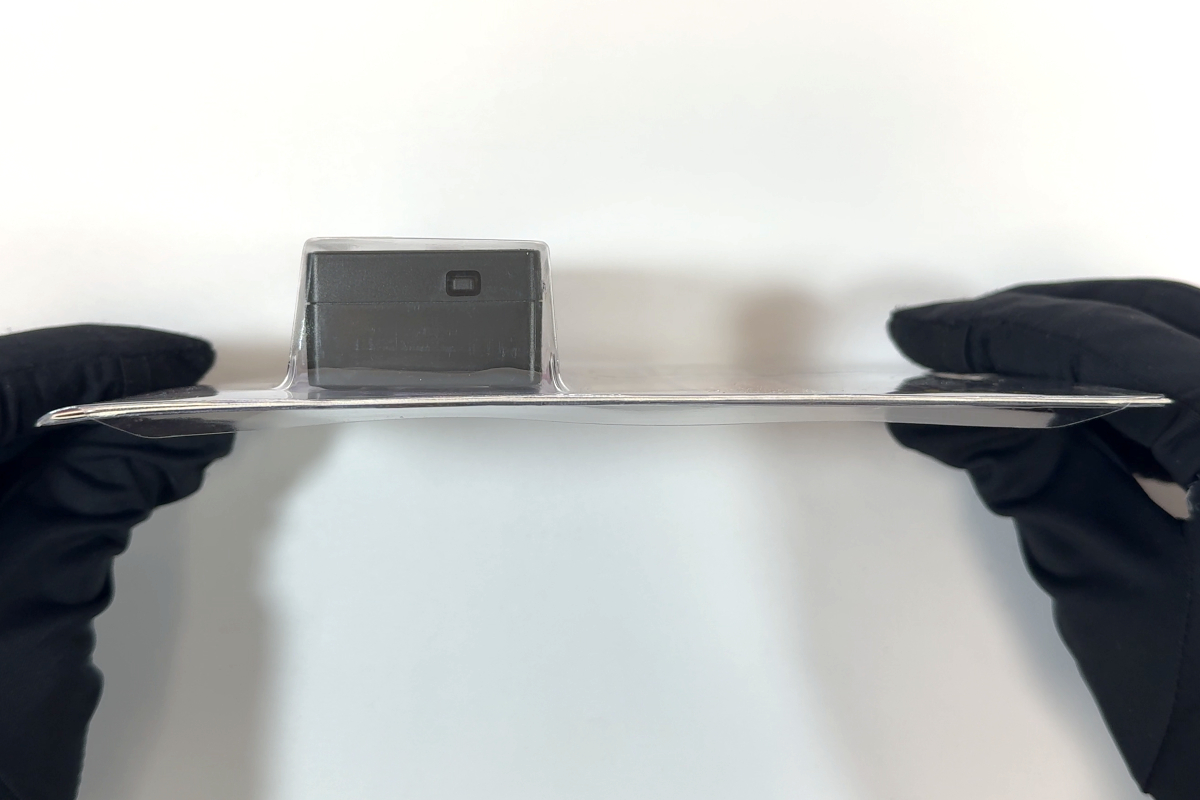

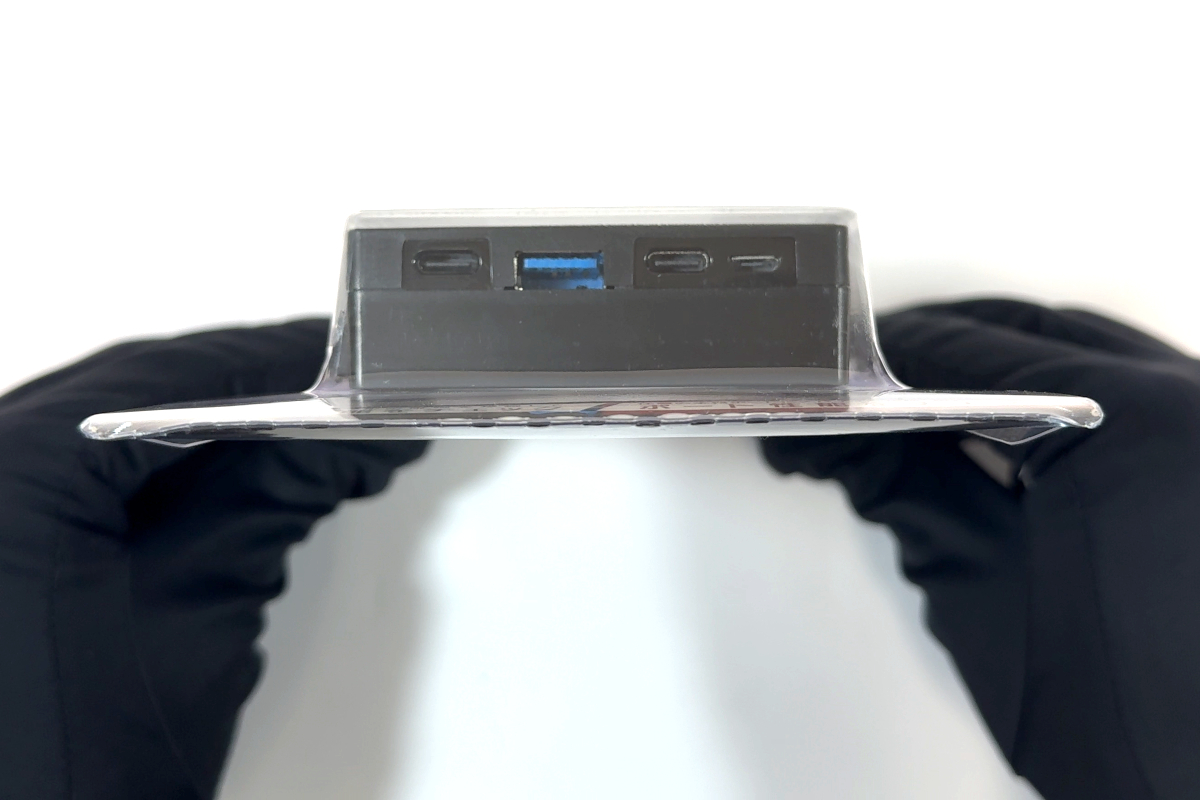

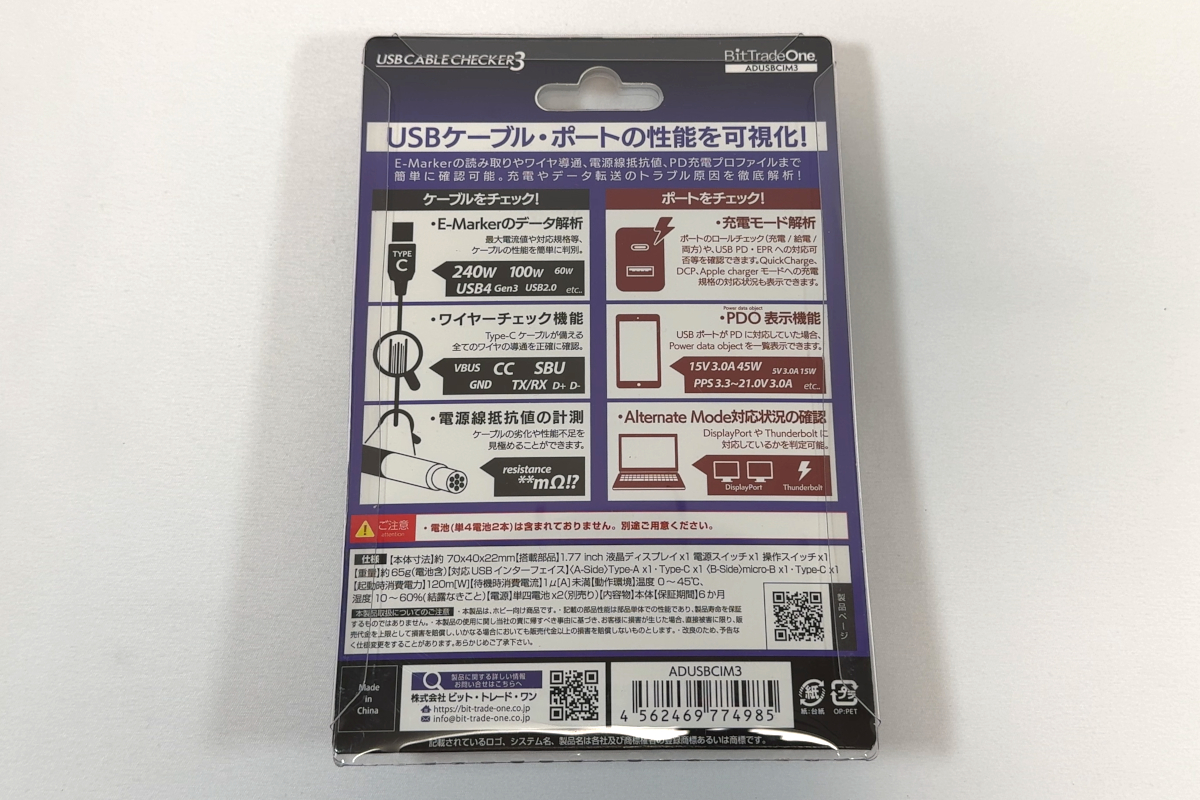

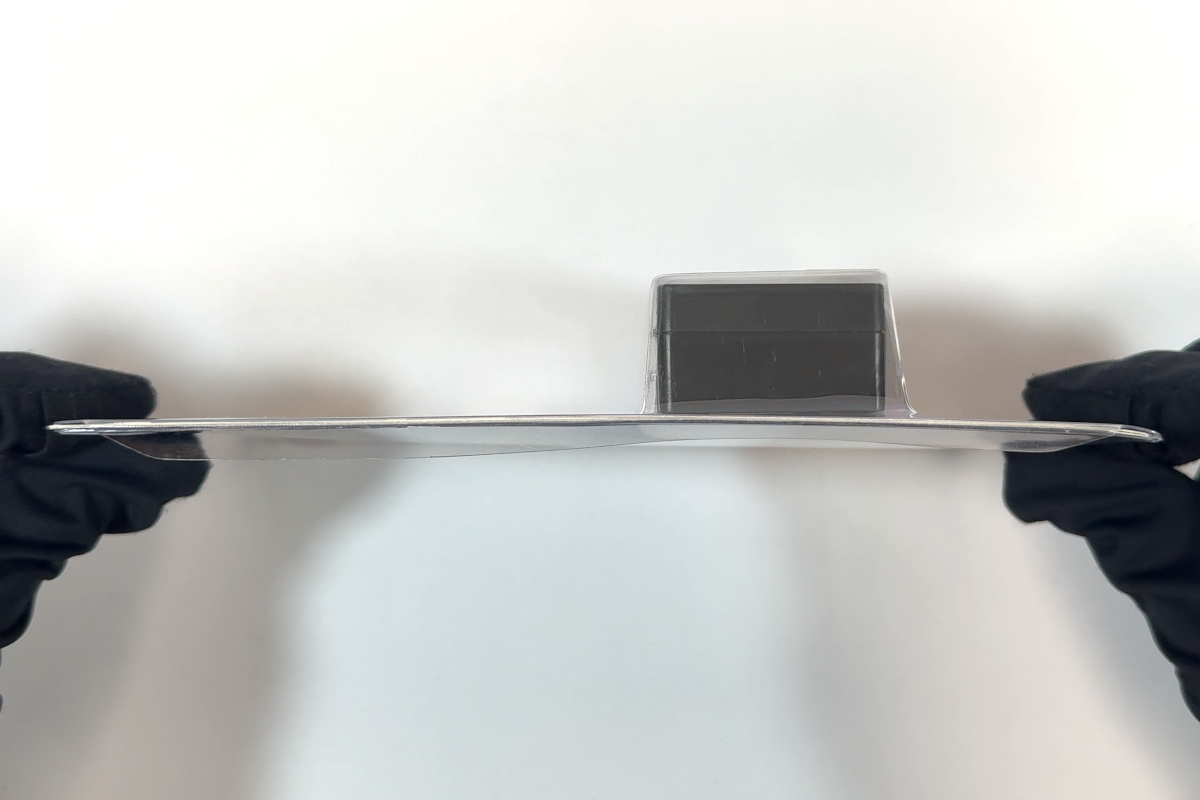

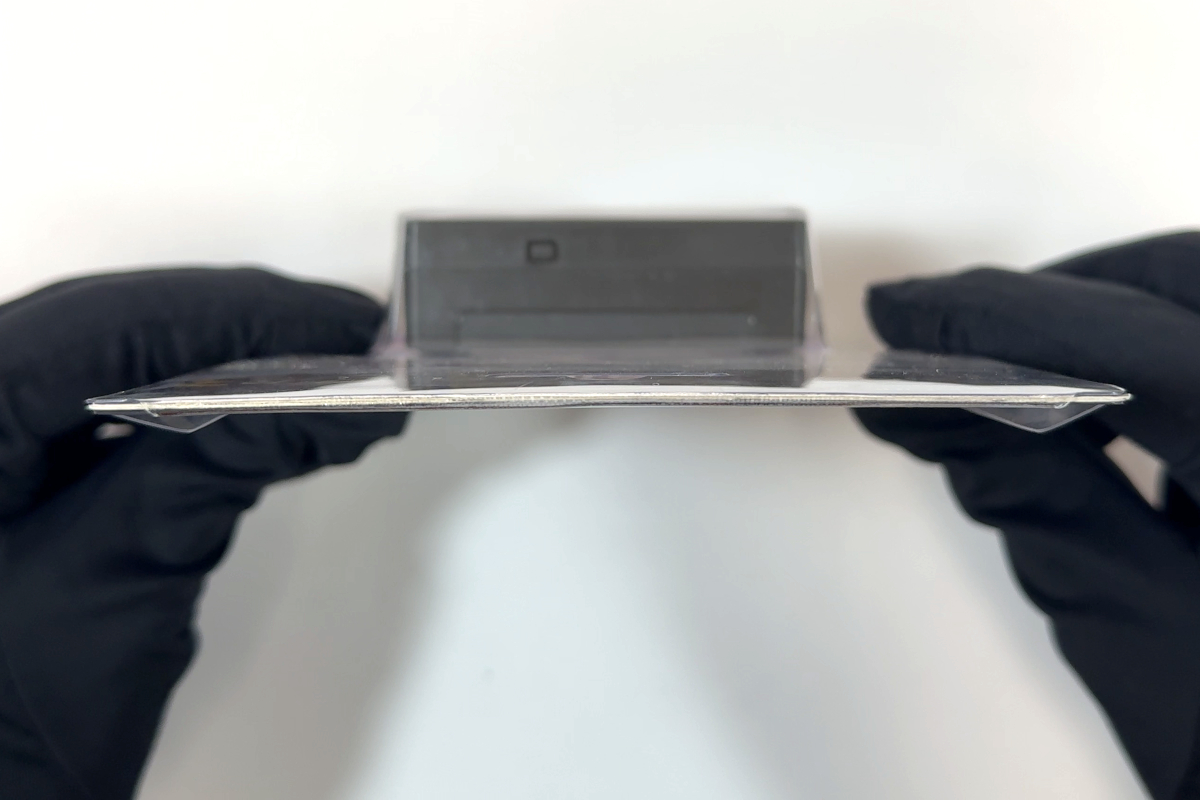

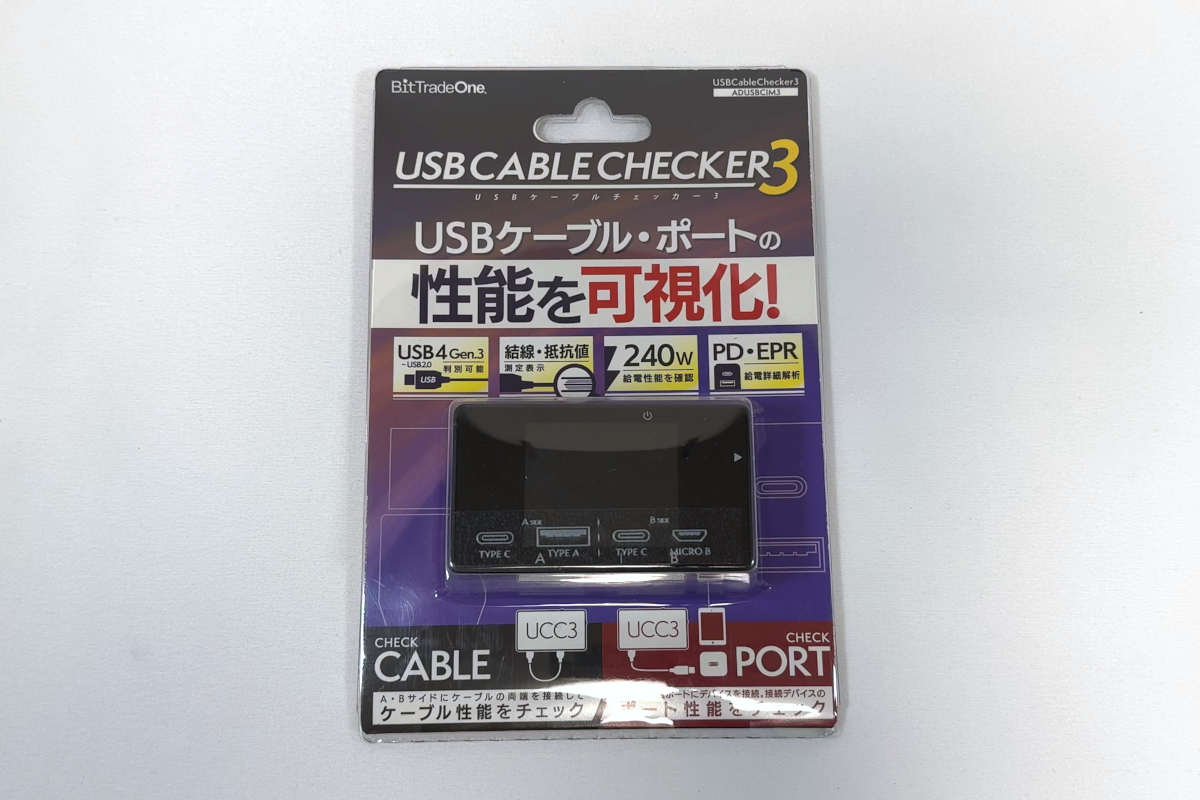

開封前に、化粧箱をチェック！

また、サイズも実測しました。
※重量測定忘れてました⋯。すみません。

寸法：幅119mm x 高さ179mm x 厚み27.4mm
重量：測定忘れ⋯。

では、開封していきたいと思います。

ケース裏側に指を突っ込んで、プラスチック部分を外します。

型紙を取り除くと、本体が出てきます。

内容物はこんな感じになります。

型紙は開くと製品紹介ページURL(QRコード)と保証書(6ヶ月)が印刷されていますので、間違って捨てないように！

公式の取扱説明書はこちらからアクセスしてください。

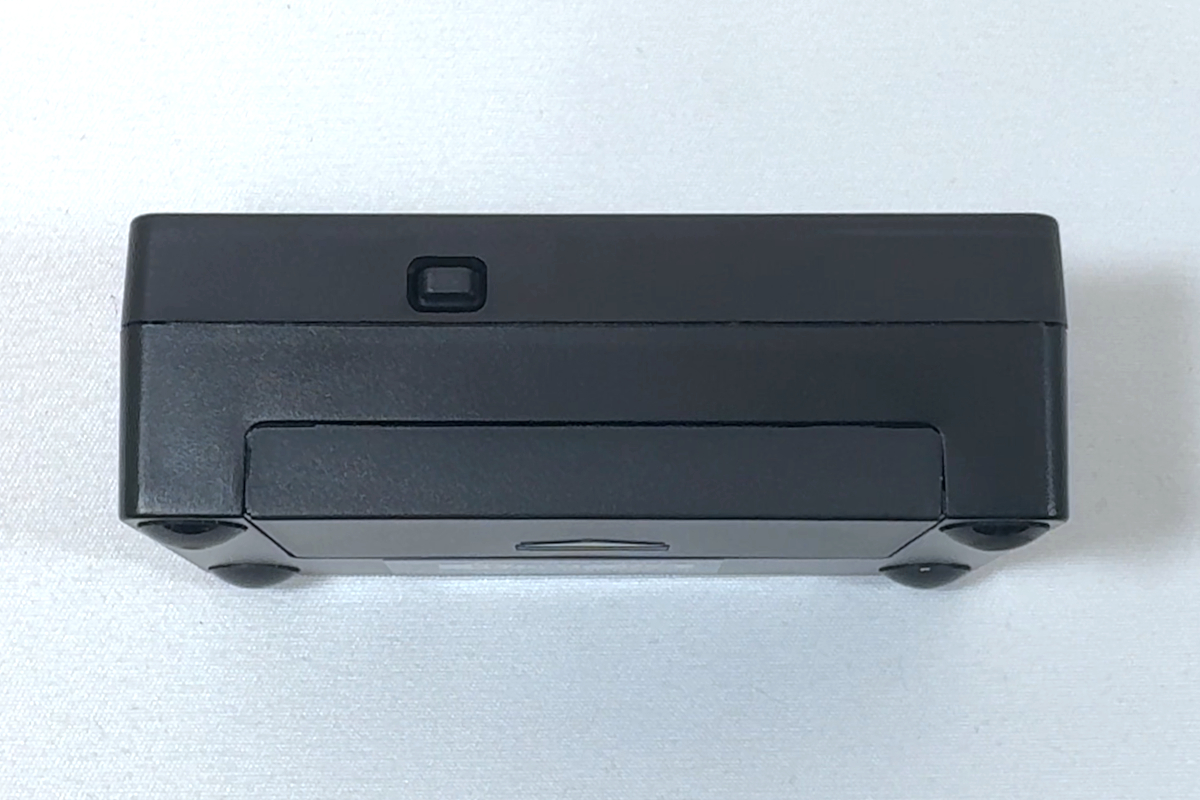

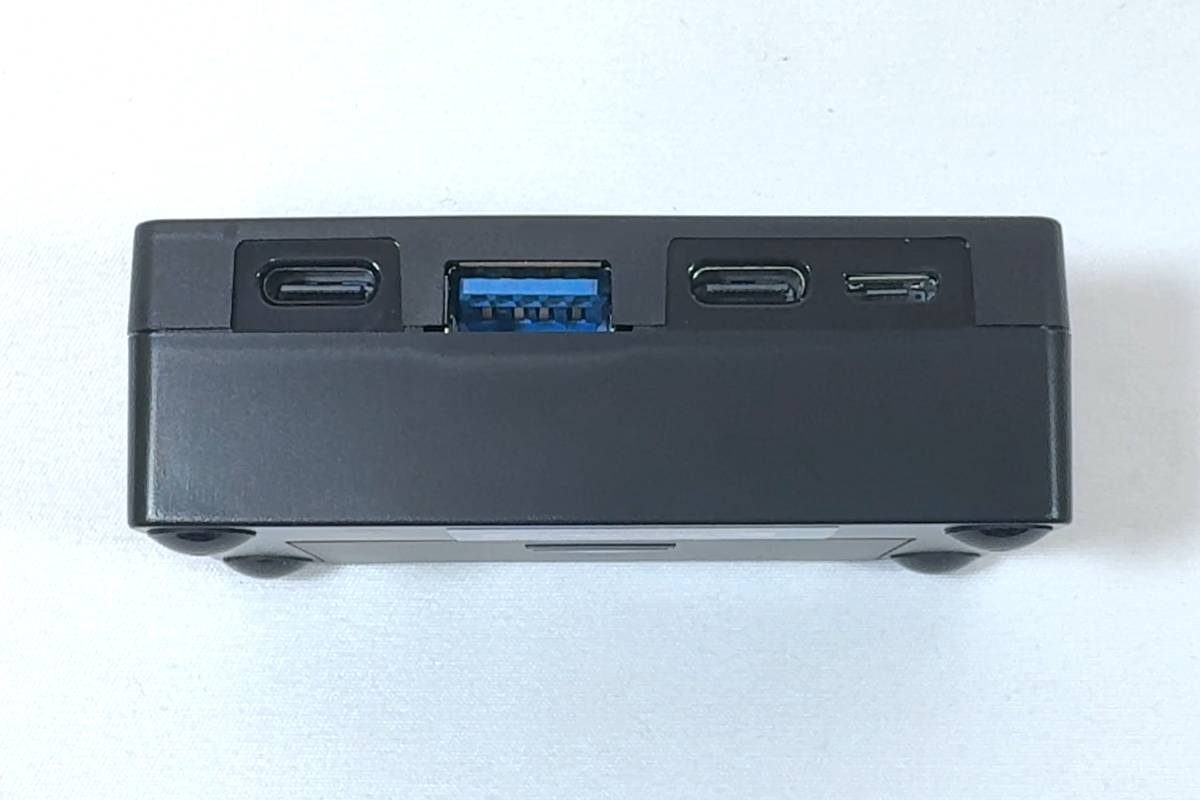

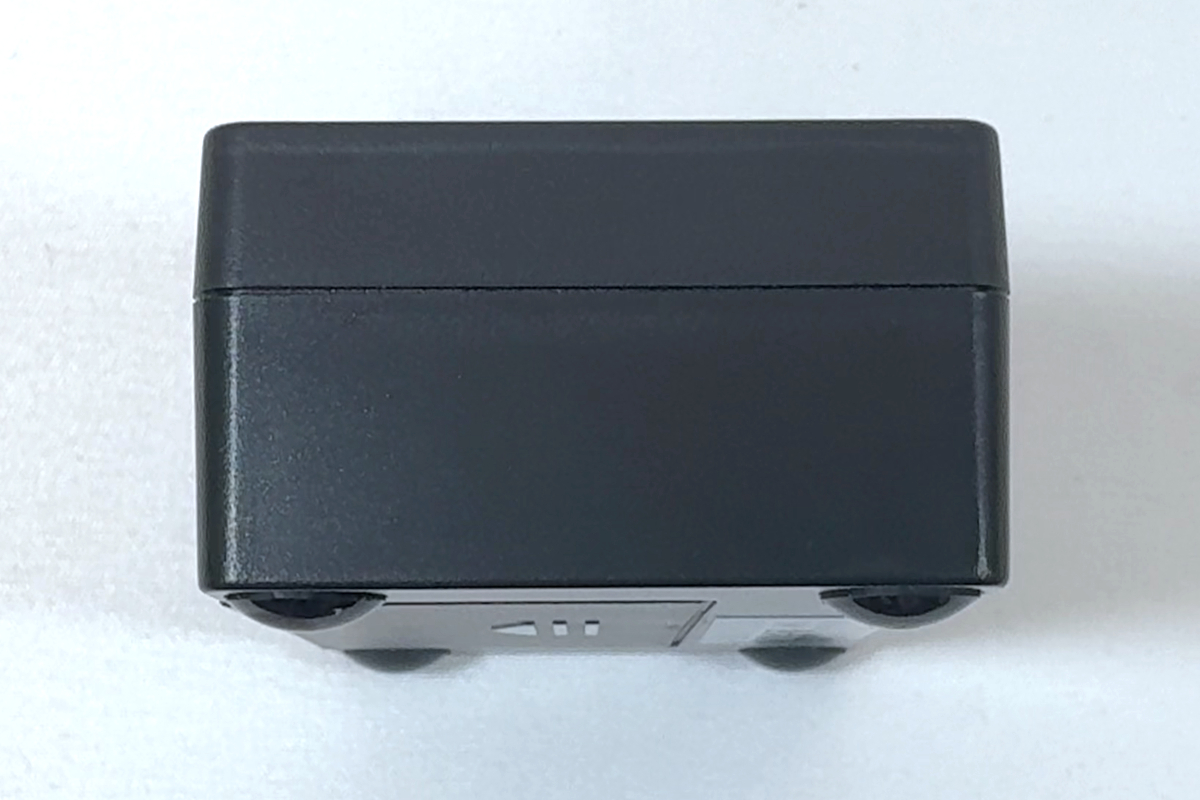

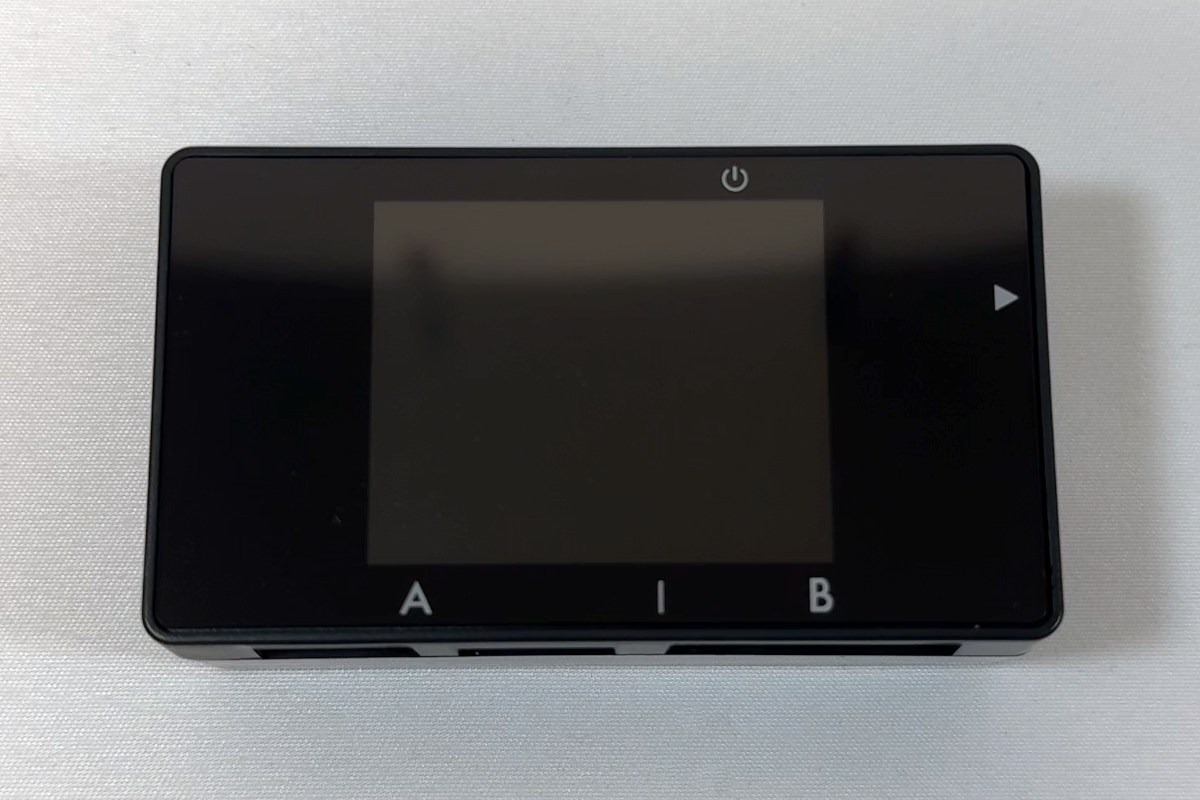

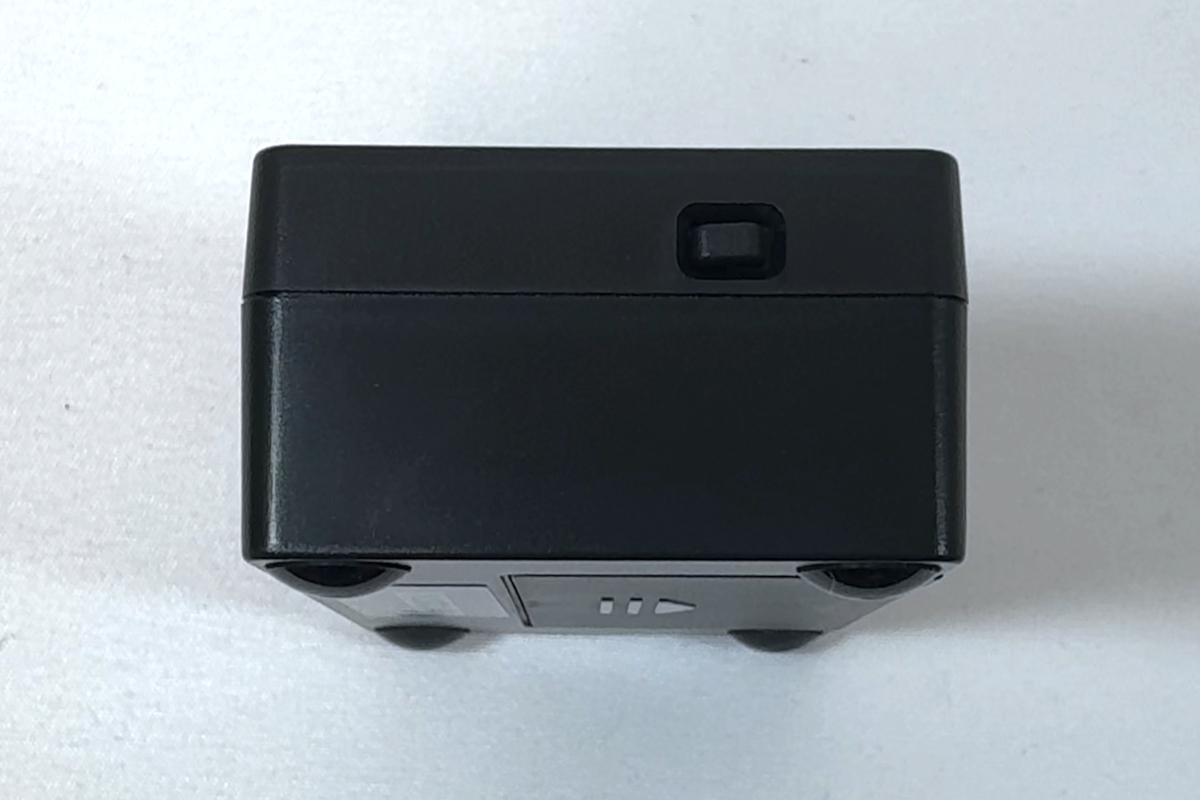

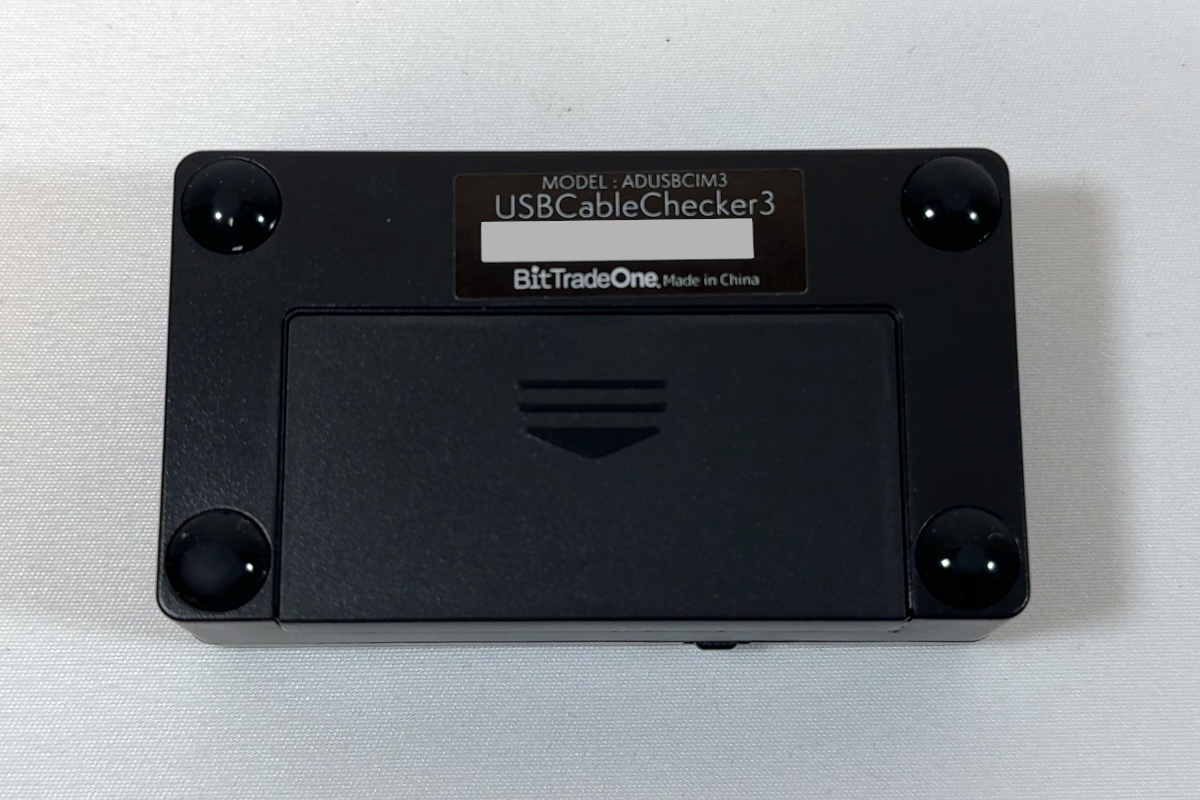

取り出したチェッカーの外観です。

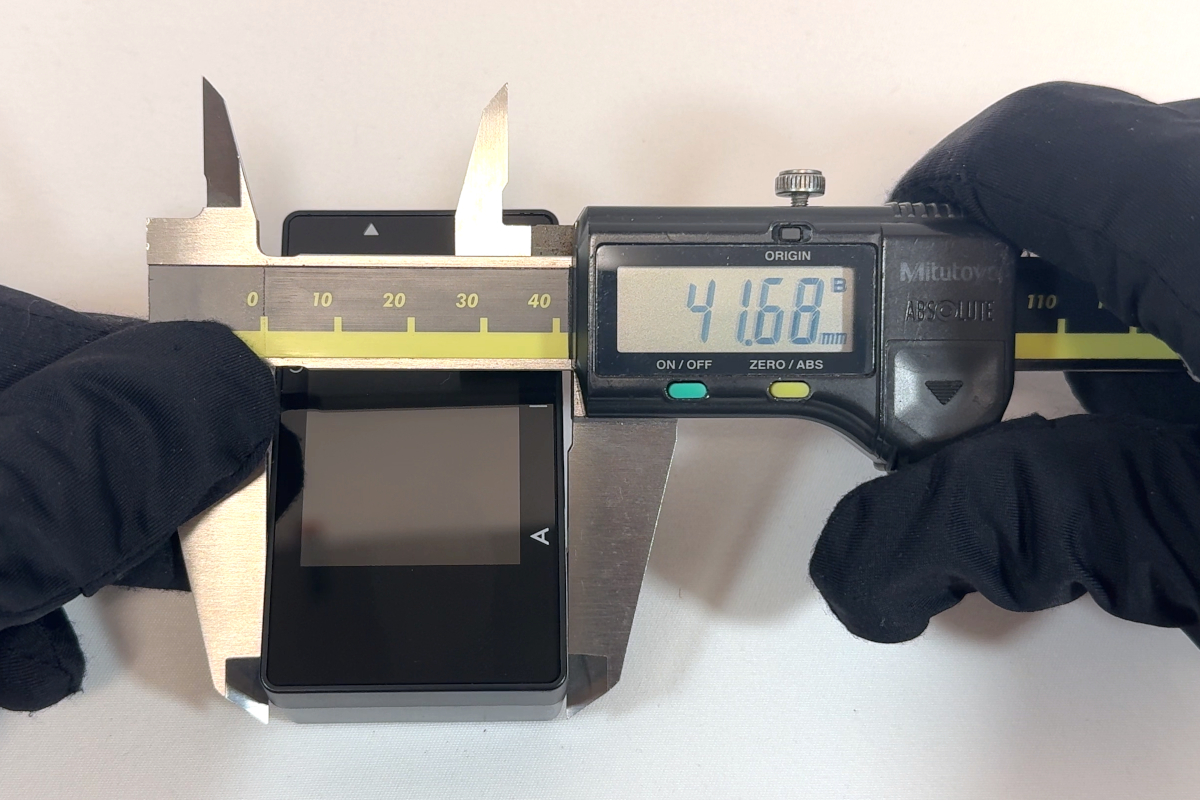

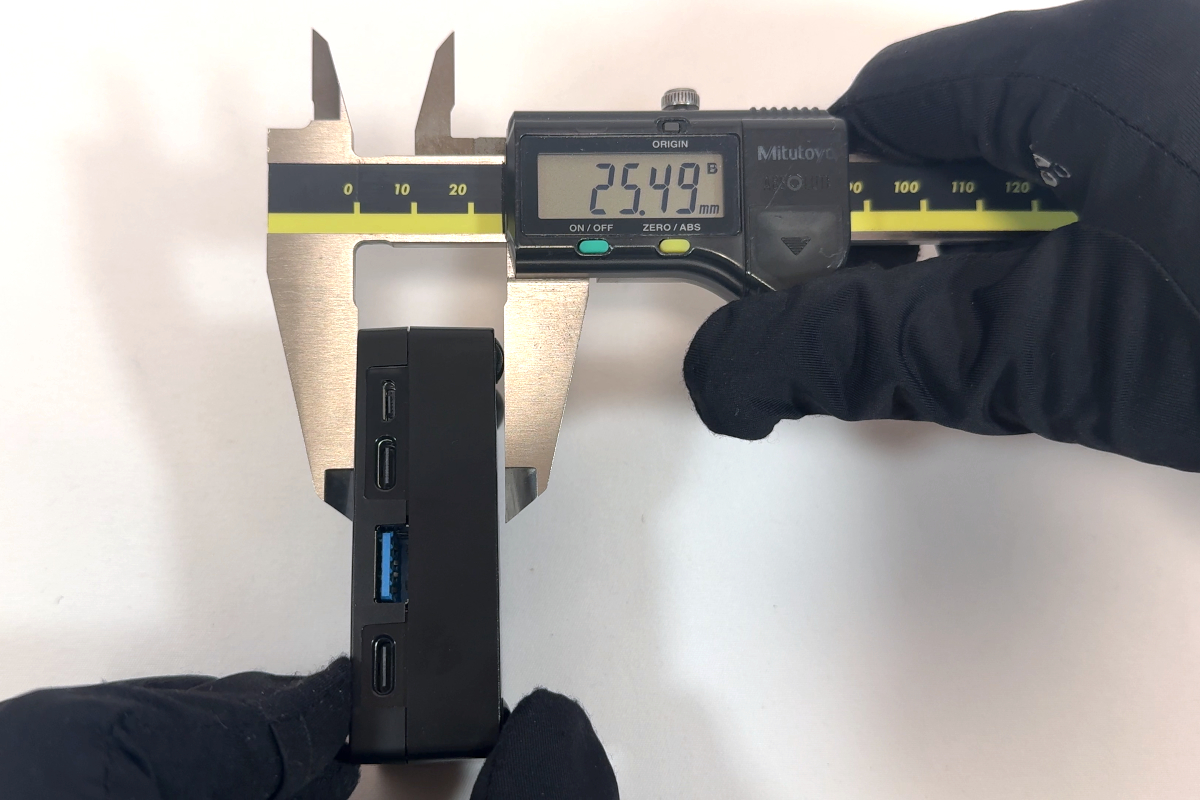

また、例に漏れず寸法・重量を実測しました。

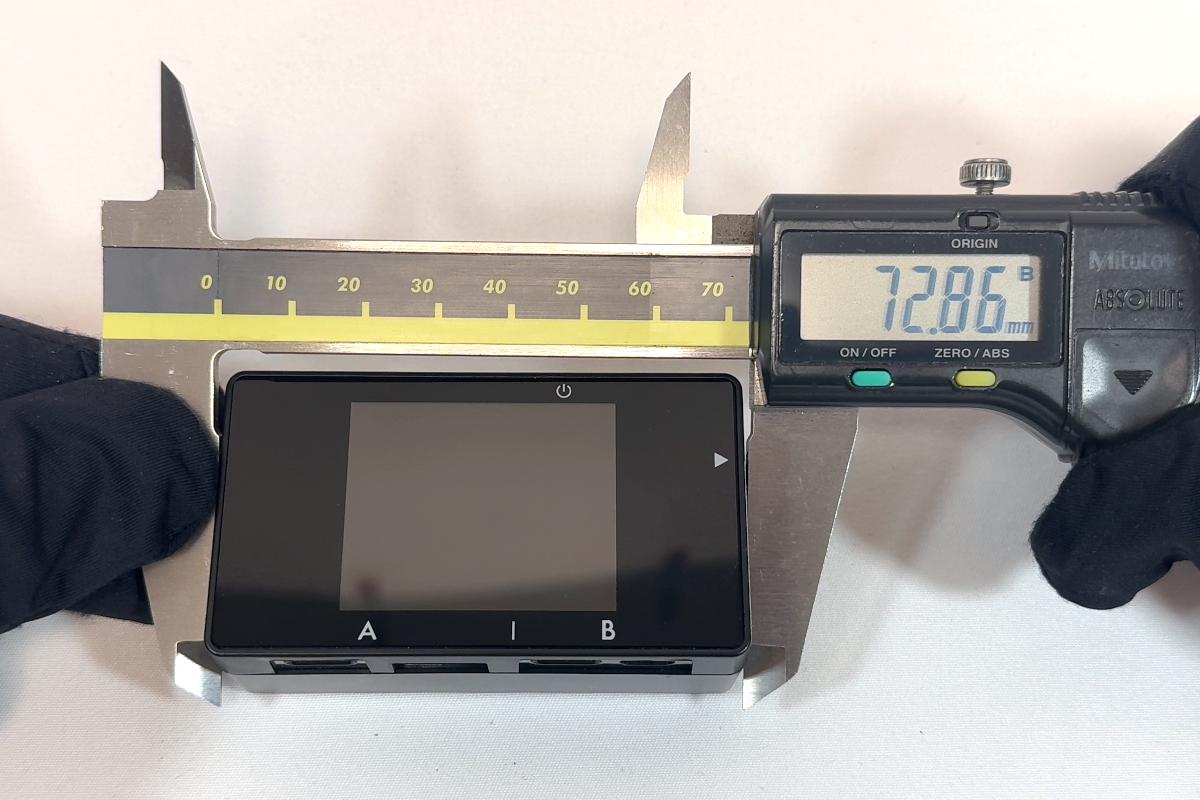

寸法：幅72.9mm x 奥行41.7mm x 厚み25.5mm

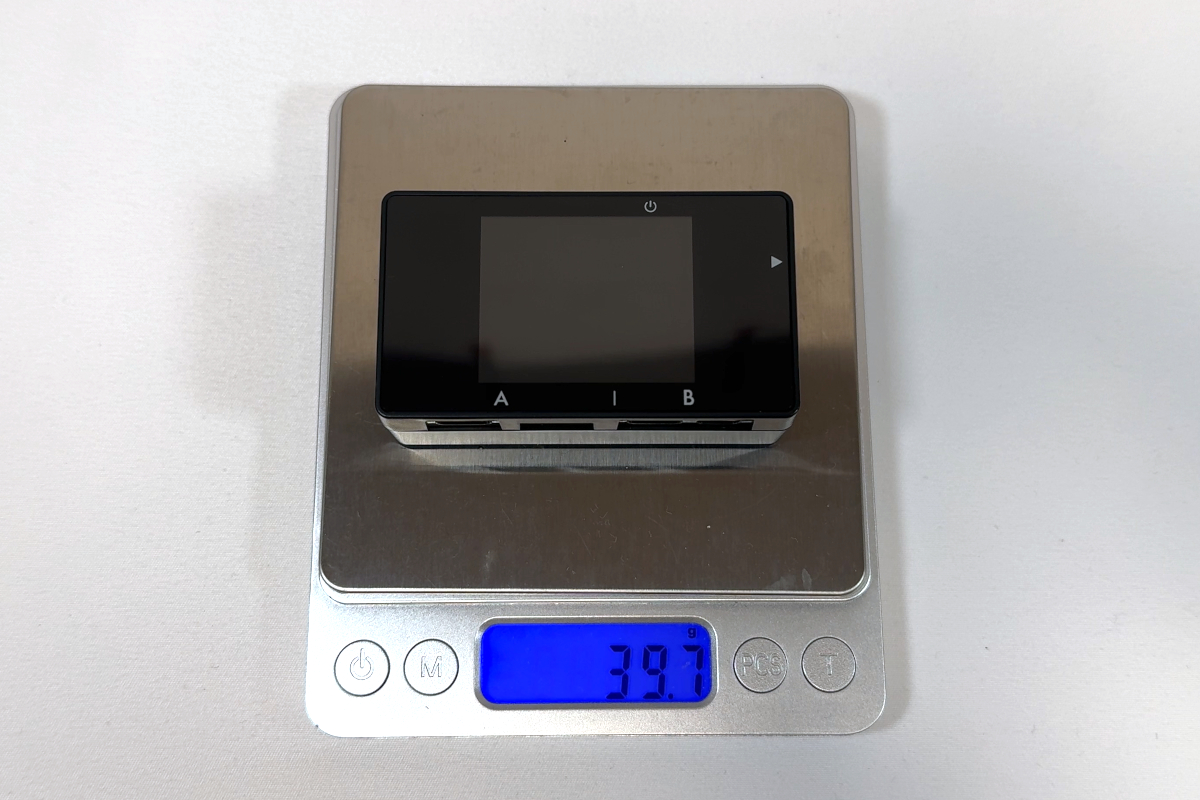

重量：39.7g ※電池なし

開封は以上となります。

真偽チェックについて

実は製造側がUSBケーブルや充電器のスペックを改ざん（偽装）することが可能です。

USB2.0ケーブルを「USB4対応」と偽装
100Wしか出ない充電器を「240W対応」と偽装
Thunderbolt非対応のPCが「対応」と偽装

このような悪徳製品をUCC3では判定することができません。
結局実機確認するしかないということを、本項目では解説しています。

本製品が主に確認している内容は、以下のとおりです。

これらはすべて、ただのテキスト情報なんです（ドンッ！）

何が言いたいのかというと、低スペックのケーブルや充電器のテキストを改ざんして、高性能に見せることが可能ということです。

今までの情報をまとめると、以下のようになります。

抵抗値について

手持ちにあるケーブルの抵抗値を測定した結果をまとめました。
※比較できるように、1mあたりの抵抗値に換算しています。

結果：抵抗値だけでは充電容量やUSB規格は判別できない

データ転送速度は抵抗値よりもノイズ遮断能力に依存するとのことですので、UCC3では測定できません。

まとめ

ここまで読んで頂き、ありがとうございます。

いかがでしたでしょうか。

UCC3が欲しくなりつつ、USBの知見を深められたかと思います。

家電量販店にも売られているので、ぜひ購入して不要なケーブルを断捨離しましょう！

不明な点がございましたら、気軽にお問い合わせフォームよりご連絡をお願いします。できる限りサポートさせて頂きます。

それではまた会いましょう！
